1. Структура и принцип умного стекла HOMEWELL PDLC (пленка)

1.1 Структура

Структурная схема:

Переключаемое прозрачное стекло HOMEWELL, называемое STG, этот продукт изготавливается путем сухого процесса склеивания стекла, при этом переключаемая прозрачная пленка (STF) приклеивается между двумя кусками стекла. Стекло соответствует национальному стандарту для ламинированного стекла.

(2) Внешние размеры конструкции:

Толщина стекла + 0,76 мм (EVA) + 0,44 мм пленка PDLC + 0,76 мм (EVA) + толщина стекла (толщина стекла: 3–20 мм)

Примечание: Тип стекла: супербелое, белое, огнестойкое, с покрытием Low-E и т. д.

1.2.Принцип:

 STF – это основная технология светонепроницаемого стекла, разработанная и производимая нашей компанией. Волшебное стекло, переключаемое световое стекло, умное окно, интеллектуальное умное стекло, хромотропное стекло, электрическое противотуманное стекло — это одни и те же продукты. Функция распыления стекла HOMEWELL Glass реализуется с помощью смарт-пленки PDLC промежуточного слоя.





(1)Непрозрачная статуя СТГ

 STG состоит из двух прозрачных пленок ITO, зажатых между слоем пластика и жидких кристаллов. Пластик и жидкий кристалл включают в себя жидкокристаллический шар и полимер, а директор молекулы жидкости примерно параллелен стеклянной подложке, полимер окружен микрокаплей жидкого кристалла, показатель преломления полимера равен np, что аналогично к показателю преломления стекла. Примерно 1,5, вещество изотропное, необычный показатель преломления и обычный показатель преломления жидких кристаллов равны ne и n соответственно. Когда вертикально падающий видимый свет проходит через стекло и прозрачную пленку ITO, он попадает в жидкокристаллическую сферу и



Интерфейс полимера, поскольку ne не равен ne, происходит рассеяние и СТГ распыляется.

(2)Прозрачный СТГ

При приложении внешнего электрического поля электрическое поле образуется между двумя прозрачными пленками ITO, и молекулы жидкого кристалла располагаются в направлении электрического поля. Когда вертикально падающий видимый свет проходит через стекло и прозрачную пленку ITO, он падает на границу раздела между жидкокристаллической сферой и полимером. Поскольку направление no перпендикулярно направлению распространения света и no равно np, стекло прозрачно.

(3)СТГ дымка

Основным показателем достоинств и недостатков оптических характеристик стекла СТГ является прозрачность. На самом деле это дымка. Чем меньше дымка при подаче питания, тем лучше дымка при отключении питания. При приложении внешнего электрического поля свет перпендикулярен направлению прозрачной проводящей пленки. При падении, хотя nLC примерно равен no, однако из-за разницы между значениями nP и no рассеяние все же происходит на границе раздела между каплями жидкого кристалла и полимерами. Это основная причина дымки.

(4) Угол обзора

Когда пленка ITO включена, угол между падающим светом и вертикальным направлением пленки электрического управления не равен нулю (называется углом обзора «а»). Направление распространения света в STF не параллельно направлению молекулы жидкого кристалла. вектор, как показано на рисунке:

На границе между каплями жидкого кристалла и полимерами колеблющаяся в северо-восточном направлении компонента света рассеивается, причем чем больше a, тем больше рассеивается, поэтому туман увеличивается с увеличением угла зрения, что характерно для фотоэлектрический эффект жидкого кристалла.

2.HOMEWELL Glass Технические показатели и параметры

2.1Сырье:

2.11 Стекло: автомобильное флоат-стекло (белое или чисто-белое)

 Толщина: 3 мм-20 мм



2.12 Фильм «Домашний дом»: фильм PDLC независимого производства.

2.13 Ламинированная пленка EVA: пленка, подходящая для переключаемого стекла.

2.14 Подходящий клей для стекла: Место производства: Япония, Toshiba.

2.15 HOMEWELL Стеклянный соответствующий источник электрического тока

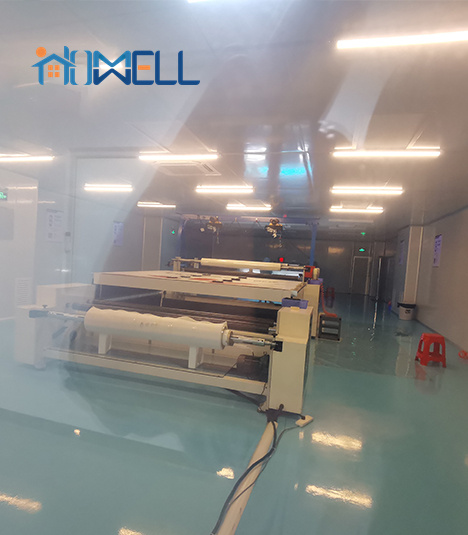

2.16 Режим обработки стекла HOMEWELL: независимая печь для производства клея.

2.1 Оптические характеристики:

1) Параллельное оптическое пропускание (включение питания): >75%

Параллельное оптическое пропускание (выключение питания): ≤2%

2) Пропускание видимого света (включение): ≥85%

 Пропускание видимого света (при выключенном питании): >60%

3) Угол обзора (включение): ≥145°

4) Дымка (включение): <4%

 Дымка (включение питания): ≥96%

5) Время отклика: Выкл.-Вкл. <10 мс.

6) Устойчивость к ультрафиолетовому излучению: ≥99%

7) Подавление инфракрасного излучения (выключение питания) > 20 %.

2.2 Физическая собственность

1) Рабочая температура окружающей среды: -20 ℃ ＋ 60 ℃.



2) Температура окружающей среды при хранении: -30 ℃ ＋ 70 ℃.

3) Ударопрочность: соответствует национальному стандарту многослойного стекла GB9656-2003.

4) Радиостойкость: соответствует национальному стандарту многослойного стекла GB9656-2003.

5) Влагостойкость: соответствует национальному стандарту многослойного стекла GB9656-2003.

6) Влаго- и термостойкость: соответствует национальному стандарту многослойного стекла GB9656-2003.

7) Устойчивость к влаге и жаре: соответствует национальному стандарту многослойного стекла GB9656-2003.

8) Противоударный: соответствует национальному стандарту многослойного стекла GB9656-2003.

9) Звукоизоляция: соответствует национальному стандарту многослойного стекла GB9656-2003, уровень шума до 40 дБ.

10) Максимальный размер: Ширина: 1850 мм * Длина не ограничена.

2.3 Электрические свойства

1) Напряжение привода:

Входное напряжение: 220 В переменного тока, 110 В переменного тока, 24 В постоянного тока, 12 В постоянного тока.

Рабочее напряжение: AC48В~65В/50Гц

2) Пороговое напряжение: ≤25 В (наименьшая мощность напряжения)

3)Потребляемая мощность: ≤5 Вт/㎡

4) Время ответа:

 Время включения: <10 мс



Время выключения: <10 мс

5) Срок службы (включение):> 80000 ч.

6) Время переключения: (включение-выключение): > 2000000 раз.

7) Сопротивление изоляции:> 20 МОм

8) Частота: 30–400 Гц (Лучшая рабочая частота — 50–100 Гц)

2.4 Внешнее качество:

1)Толщина: Толщина стекла*2+ 2 мм

2) Оценка: <3 мм/㎡

3) Воздушный пузырь: <1,5 мм/㎡

4)Примеси: НЕТ

5) Чип, отклеенный, боковое отверстие: НЕТ

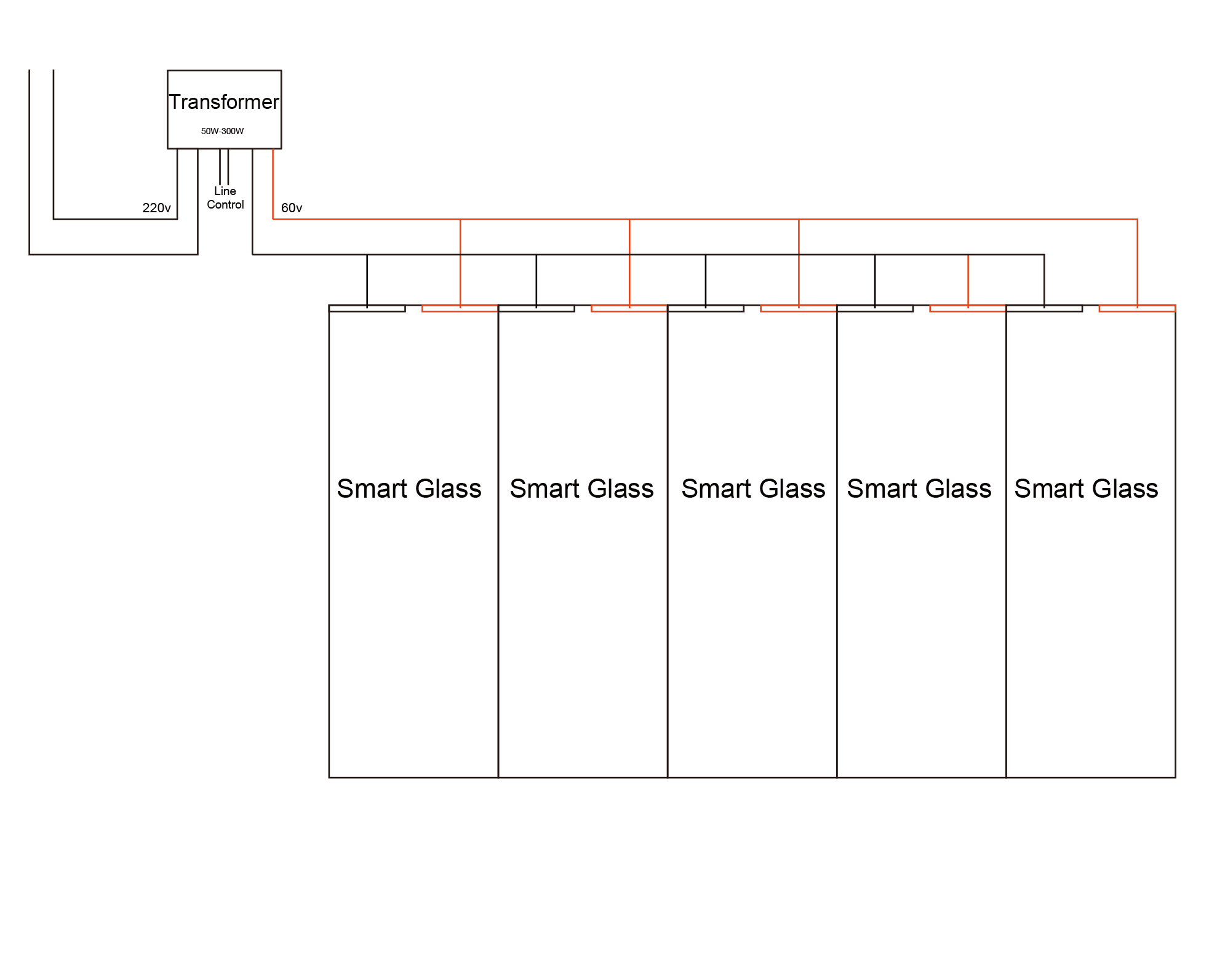

2.5. Специальные характеристики и технические параметры источника питания:

1) Входное напряжение: 220 В переменного тока (110 В переменного тока) ± 20%, 50 Гц ± 5%

2) Выходное напряжение: AC48В~65В±5%

3) Выходная мощность: 5–1000 Вт.

4) Выходной ток: 0,01–20 А.

5) Температура окружающей среды: -20～＋60℃ (без льда и росы)

6) Влажность окружающей среды: менее 90% относительной влажности (без росы).

7) Мощность изоляции: AC1800V 1M1N

8) Сопротивление изоляции: 20 м





9) Функция защиты: защита от перегрузки по току, перенапряжения, защита от перегрузки, защита от перегрева, защита от влаги и противопожарная защита.

10) Режим ожидания: управление низким напряжением, высокое напряжение, длительный режим ожидания.

11) Удаленная модель:

①Переключатели: ручное управление, дистанционное управление, ручное управление связью с дистанционным управлением, инфракрасное управление, управление освещением, голосовое управление, WIFI, Bluetooth, компьютер, планшет, управление приложением для мобильного телефона и т. д.

②Управление: независимые исследования и разработки ручного управления, дистанционного управления.

③ FM: собственная разработка FM-контроллера автоматического слежения за оптическим стеклом; (решение проблемы с миганием экрана)

2.6 Функция

а) Защита окружающей среды, экономия энергии, безопасность, сохранение тепла, защита от конденсации.

б) Функция высокой устойчивости к ультрафиолетовому излучению. Она может блокировать более 99% ультрафиолетового света. Не пропуская видимый свет в помещение, он изолирует большое количество ультрафиолета, предотвращая выцветание и старение внутренних украшений и мебели. Он также может защитить людей от заболеваний, вызванных чрезмерным ультрафиолетовым излучением.

C) Подходящая скорость проникновения видимого света обеспечивает определенную степень маскировки яркого наружного света.

г) Низкое солнечное освещение эффективно предотвращает проникновение солнечного теплового излучения в помещение.

д) Высокая отражательная способность инфракрасного излучения, ограничивающая вторичное тепловое излучение снаружи в помещение.

е) Чрезвычайно высокое поглощение большего количества солнечного излучения, тепла и ультрафиолетовых лучей для уменьшения передачи инфракрасного и ультрафиолетового света, снижения энергопотребления внутреннего кондиционирования, теплоизоляции и энергосбережения.

ж) Высокая степень безопасности, при повреждении внешними силами только треснет, но не сломается, нет опасности разбрызгивания осколков стекла.

h) Защита конфиденциальности прозрачна при включении питания, непрозрачна при отключении питания, свет по-прежнему обильен под защитой конфиденциальности, а приемная в скрытой офисной зоне по-прежнему светлая, не только удобная, но и экономящая освещение.

Прозрачность в
