filme pdlc inteligente
filme pdlc inteligente

filme pdlc inteligente

Product Attributes :

Atributos do produto: Marca: Homewell

Nome do produto: filme inteligente comutável

Aplicação: Hotel, Villa, Prédio de Escritórios, Hospital, Escola, Supermercado, Oficina

Função: vidro decorativo, proteção de privacidade, isolamento térmico, à prova de explosão, decorativo

Técnica: Vidro Transparente, Vidro Temperado, Vidro Inteligente

Material:PDLC

Característica: autoadesivo

Espessura: 0,44 mm

Largura padrão: ≤14cm/14-18cm

Comprimento: personalizar

Tensão de funcionamento: AC48V~65V/50Hz

Consumo de energia:≤5W/㎡

Vida útil:>80000h

Product Description

1. A estrutura e o princípio do vidro inteligente HOMEWELL PDLC (filme)

1.1Estrutura

Diagrama de estrutura:

Vidro Transparente Comutável HOMEWELL, denominado STG, este produto é feito pelo processo seco de colagem de vidro, e o filme transparente comutável (STF) é colado entre duas peças de vidro。 O vidro atende ao padrão nacional para padrão laminado.

(2) Dimensões estruturais externas:

Espessura do vidro +0,76 mm (EVA) + filme PDLC de 0,44 mm + 0,76 mm (EVA) + Espessura do vidro (espessura do vidro: 3 mm-20 mm)

Nota: Tpye de vidro: vidro super branco, branco, à prova de fogo, revestido com baixa emissividade, etc.





(1) Estátua opaca de STG

 STG é composto por dois filmes ITO transparentes imprensados ​​entre uma camada de plástico e cristal líquido. O plástico e o cristal líquido incluem uma bola de cristal líquido e um polímero, e o diretor da molécula líquida é aproximadamente paralelo ao substrato de vidro, o polímero é cercado pela microgotícula de cristal líquido, o índice de refração do polímero é np, que é semelhante ao índice de refração do vidro. Aproximadamente 1,5, uma substância isotrópica, o índice de refração incomum e o índice de refração comum dos cristais líquidos são ne e n, respectivamente. Quando a luz visível incidente verticalmente passa através do vidro e do filme ITO transparente, ela entra na esfera de cristal líquido e nointerface de polímero, devido a ne não ser igual a ne, então ocorre espalhamento e o STG é atomizado.

(2) STG Transparente

Quando o campo elétrico externo é aplicado, o campo elétrico é formado entre os dois filmes transparentes de ITO e as moléculas de cristal líquido são dispostas na direção do campo elétrico. Quando a luz visível incidente verticalmente passa através do vidro e do filme transparente de ITO, ela incide na interface entre a esfera de cristal líquido e o polímero. Como a direção no é perpendicular à direção de propagação da luz e no é igual a np, o vidro é transparente.

(3) neblina STG

O principal indicador das vantagens e desvantagens do desempenho óptico do vidro STG é a transparência. Na verdade, é a névoa. Quanto menor for a névoa quando energizado, melhor será a névoa quando a energia for cortada. Quando o campo elétrico externo é aplicado, a luz é perpendicular à direção do filme condutor transparente. Quando incidente, embora o nLC seja aproximadamente igual a nenhum, no entanto, devido à diferença entre os valores de nP e nenhum, o espalhamento ainda ocorre na interface entre as gotículas de cristal líquido e os polímeros. Esta é a principal razão da neblina.

(4)Ângulo de visão

Quando o filme ITO está ligado, o ângulo entre a luz incidente e a direção vertical do filme de controle elétrico não é zero (chamado de ângulo de visão “a”) A direção de propagação da luz no STF não é paralela à molécula de cristal líquido apontando vetor, conforme mostrado na figura:

Na interface entre gotículas de cristal líquido e polímeros, o componente da luz que vibra ao longo da direção NE é espalhado, e quanto maior for, mais espalhado, então a névoa aumenta com o aumento do ângulo de visão, que é a característica de o efeito fotoelétrico do cristal líquido.

2. Indicadores e parâmetros técnicos do vidro HOMEWELL

2.1 Matéria-prima:

2.11 Vidro: Vidro flutuante do carro (branco ou branco puro)

 Espessura: 3mm-20mm



2.12 Filme HOMEWELL: filme PDLC de produção independente

2.13 Filme laminado EVA: filme apropriado para vidro comutável

2.14 Cola de vidro apropriada: Área de produção: Japão Toshiba

2.15 Fonte elétrica apropriada de vidro HOMEWELL

2.16 Modo de processamento de vidro HOMEWELL: Forno adesivo de produção independente

2.1 Desempenho óptico:

1) Transmitância óptica paralela (ligação): >75%

Transmissão óptica paralela (desligamento): ≤2%

2) Transmitância de luz visível (ligado): ≥85%

 Transmitância de luz visível (desligado): >60%

3) Ângulo de visão (ligado): ≥145º

4) Neblina (ligado): <4%

 Neblina (ligado): ≥96%

5)Tempo de resposta: desligado-ligado <10ms

6) Resistência UV: ≥99%

7) Rejeição infravermelha (desligamento) >20%

2.2 Propriedade física

1) Temperatura ambiental de trabalho: -20°C ~+60°C

2)Temperatura ambiental de armazenamento:-30°C ~+70°C

3) Resistente ao impacto: Atenda ao padrão nacional GB9656-2003 de vidro laminado

4) Resistência de rádio: Atenda ao padrão nacional GB9656-2003 de vidro laminado

5) Resistência à umidade: Atenda ao padrão nacional GB9656-2003 de vidro laminado

6) Resistência à umidade e ao calor: Atende ao padrão nacional GB9656-2003 de vidro laminado

7) Resistência à umidade e ao calor: atenda ao padrão nacional GB9656-2003 de vidro laminado

8) À prova de choque: Atende ao padrão nacional GB9656-2003 de vidro laminado

9) À prova de som: atenda ao padrão nacional GB9656-2003 de vidro laminado, até 40 db

10) Tamanho máximo:Largura:1850mm* comprimento é ilimitado

2.3 Propriedade elétrica

1) Tensão de acionamento:

Tensão de entrada: AC220V、AC110V、DC24V、DC12V

Tensão de funcionamento: AC48V~65V/50Hz

2) Tensão limite: ≤25V (menor potência de tensão)

3)Consumo de energia: ≤5W/㎡

4)Tempo de resposta:

 Tempo de ativação: <10ms

Tempo de desligamento: <10ms

5) Vida ativa (ligado): >80000h

6)Tempo de comutação:(ligar-desligar):>2.000.000 vezes

7)Resistência de isolamento:>20MΩ

8)Frequência:30Hz~400Hz(A melhor frequência de trabalho é 50-100 Hz)

2.4 Qualidade exterior:

1)Espessura: Espessura do vidro*2+ 2mm

2)Pontuação: <3mm/㎡

3) Bolha de ar: <1,5 mm/㎡

4)Impureza: NÃO

5)Chip, descolado, abertura lateral: NÃO

2.5 Desempenho especial da fonte de alimentação e parâmetros técnicos:

1) Tensão de entrada: AC220V (AC110V) ±20% 50Hz±5%

2) Tensão de saída: AC48V~65V±5%

3) Potência de saída: 5W-1000W

4) Corrente de saída: 0,01A ~ 20A

5)Temperatura ambiente:: -20~+60℃(Sem gelo ou orvalho)

6) Umidade ambiente: Menos de 90% UR (sem orvalho)

7) Potência de isolamento: AC1800V 1M1N

8)Resistência de isolamento:20M



9) Função de proteção: Sobrecorrente, proteção contra sobretensão, proteção contra sobrecarga, proteção contra superaquecimento, proteção contra umidade e proteção contra incêndio

10) Modo de espera: controle de baixa tensão, alta tensão, espera de longo prazo

11) Modelo remoto:

①Switches: controle manual, controle remoto, controle de ligação de controle remoto manual, controle infravermelho, controle de luz, controle de voz, WIFI, Bluetooth, computador, tablet, controle de APP para celular, etc.

②Controle: pesquisa e desenvolvimento independente de controle manual, controle remoto.

③ FM: controlador FM de rastreamento automático autodesenvolvido para vidro óptico; (resolvendo o problema de tela piscando)

2.6 Recurso

a) Proteção ambiental, economia de energia, segurança, preservação de calor, anticondensação

b) Função de alta resistência UV, pode bloquear mais de 99% da luz ultravioleta. Embora não perca luz visível no ambiente, isola uma grande quantidade de luz ultravioleta para evitar o desbotamento e o envelhecimento da decoração de interiores e dos móveis. Também pode proteger as pessoas de doenças causadas pela radiação ultravioleta excessiva.

C) A taxa de penetração de luz visível adequada tem um certo grau de ocultação para luz brilhante externa

d) A baixa cobertura solar evita efetivamente que a radiação solar térmica entre na sala

e) Alta refletividade infravermelha, limitando a radiação térmica secundária externa na sala

f) A absorção extremamente alta de mais calor da radiação solar e dos raios ultravioleta para reduzir a transmissão da luz infravermelha e ultravioleta, reduzir o consumo de energia do ar condicionado interno, isolamento térmico e economia de energia

g) Um alto grau de segurança, quando danificado por forças externas, só causará rachaduras, mas não quebrará, não há perigo de respingos de fragmentos de vidro.

h) A proteção da privacidade é transparente quando energizada, opaca quando a energia é cortada, a luz ainda é abundante sob a proteção da privacidade, e a sala de recepção na área oculta do escritório ainda é iluminada, não apenas confortável, mas também economizando iluminação.

Transparência em potência, opacidade, opacidade: resposta rápida, privacidade instantânea em 1/10 segundos

i) O isolamento acústico apresenta excelente reflexão, vidro oco do tipo absorção de calor, o filme e filme de controle elétrico intermediário têm efeito de amortecimento de som, pode bloquear efetivamente todos os tipos de ruído de até 38 decibéis, além de oco, o efeito de isolamento acústico é ainda melhor

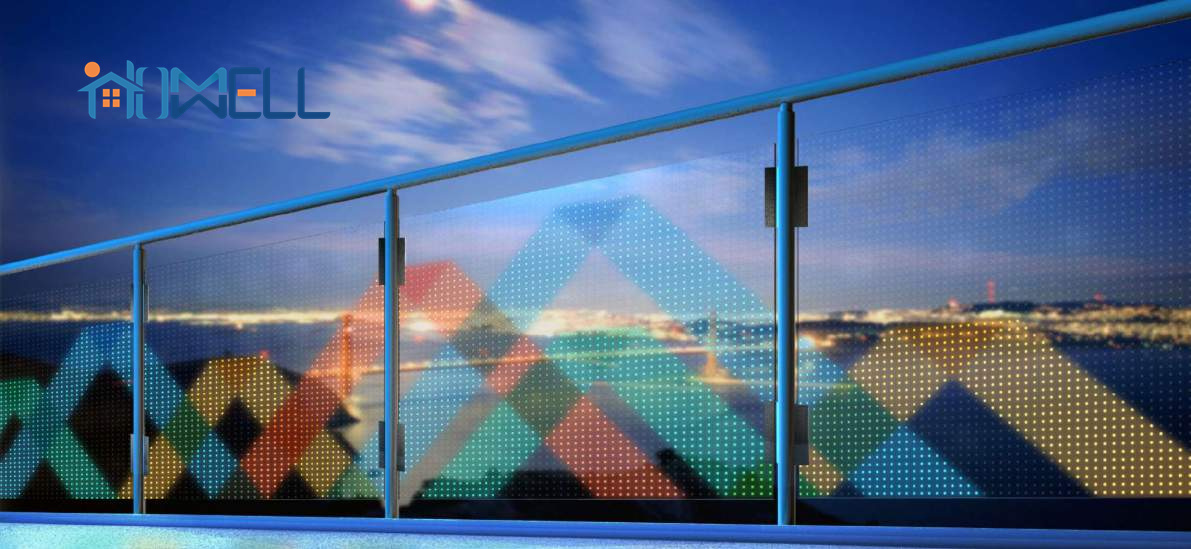

j) Características de projeção: No estado fechado, a dispersão da luz visível atinge mais de 43% e a taxa de penetração atinge mais de 50%. Pode ser usado como tela de projeção em um shopping de rua, tendo um bom efeito publicitário. Se a projeção estiver no estado aberto, há também um efeito etéreo tridimensional

k) Diversidade de controle: controle manual, controle remoto, controle óptico, controle de áudio, infravermelho, controle remoto de rede

3. Aplicação

Grande escritório do centro de despacho de comando e controle, sala de reuniões, sala de negociação, sala hospitalar especial. Sala de cirurgia, banheiro da villa. Casa de banho, janela da sala de entretenimento. Isolamento. tela, etc.

Delegacia de Polícia, Tribunais. Prisões. Joalherias. Museus. Janelas bancárias. Paredes de cortina. Contador. Isolamento, etc. Grande tela de projeção de tela especial, etc.

4. Desempenho e recursos do filme PDLC autoadesivo HOMEWELL

O filme de controle elétrico autoadesivo (chamado filme autoadesivo HOMEWELL) é um novo tipo de produto baseado no filme de controle elétrico de cristal líquido de polímero disperso PDLC-Film (referido como filme PDLC). Além de manter as características originais do PDLC-Film de "transparência de energia, moagem por falta de energia", a membrana de controle elétrico também possui as características de "pasta direta seca, exaustão automática"; Comparado com o vidro tradicional feito com tecnologia adesiva, apresenta as vantagens de "peso leve e instalação simples". Oferece a melhor solução para alguns projetos que foram instalados com vidro comum ou que precisam ser projetados em vidro comum. Toda a instalação de vidro pode ser colada diretamente na superfície lisa do vidro limpo. É uma das melhores opções para realizar a troca rápida e esconder espaço da parede divisória de vidro; Também pode ser usado como tela no banco traseiro e tem um efeito único em anúncios em vitrines e exibições. Janela lateral de vidro do carro, bloco traseiro e aplicações de vidro de clarabóia.

5. Indicadores e parâmetros técnicos autoadesivos HOMEWELL

1. Estrutura do autoadesivo HOMEWELL: pó de condução ITO + (polímero de macromolécula r + cristal líquido) mistura + pó de condução ITO

2.1 Propriedade óptica

1) Transmitância óptica paralela (ligação): >75%

Transmissão óptica paralela (desligamento): ≤2%

2) Transmitância de luz visível (ligado): ≥85%

 Transmitância de luz visível (desligado): >60%

3) Ângulo de visão (ligado): ≥145º

8)Frequência:30Hz~400Hz(A melhor frequência de trabalho é 50-100 Hz)

2.4 Qualidade exterior:

1) Espessura: 0,4 mm

2) Pontuação: NÃO

3) Bolha de ar: Não

4)Impureza: NÃO

5)Chip, descolado, abertura lateral: NÃO
