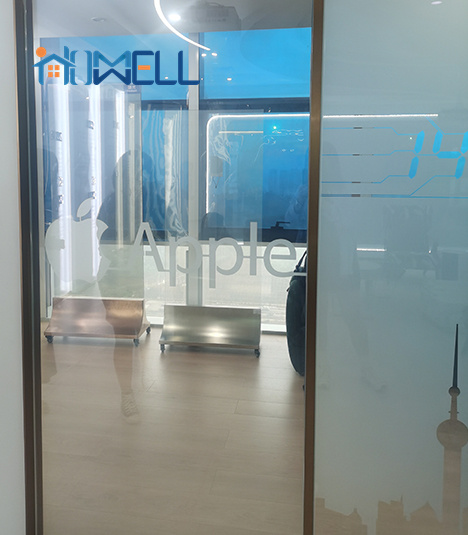

ventana de película inteligente

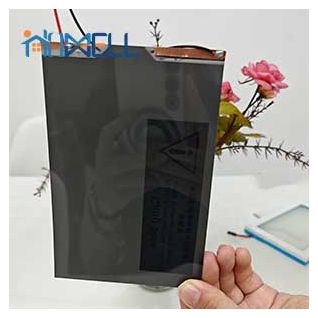

Película inteligente PDLC



(1) Diagrama de estructura:



 Vidrio transparente conmutable HOMEWELL, denominado STG, este producto se fabrica mediante el proceso de pegado de vidrio en seco y la película transparente conmutable (STF) se pega entre dos piezas de vidrio. El vidrio cumple con la norma nacional de laminado.



(2) Dimensiones estructurales exteriores:



 Espesor del vidrio +0,76 mm (EVA) + película PDLC de 0,44 mm + 0,76 mm (EVA) + Espesor del vidrio (espesor del vidrio: 3 mm-20 mm)





 Nota: Tipo de vidrio: súper blanco, blanco, ignífugo, vidrio recubierto de baja emisividad, etc.





Marca	Homewell
Material	PDLC
Característica	self-adhesive
Función	protección de la privacidad, aislamiento térmico, a prueba de explosiones, decorativo
Espesor	0.45mm
Ancho estándar	≤14cm/14-18cm
Longitud	personalizar
Tensión de trabajo	AC48V~65V/50Hz
El consumo de energía	≤5W/㎡
Toda la vida	>80000h

(1) Estatua opaca de STG



 STG se compone de dos películas de ITO transparentes intercaladas entre una capa de plástico y cristal líquido. El plástico y el cristal líquido incluyen una bola de cristal líquido y un polímero, y el director de la molécula líquida es aproximadamente paralelo al sustrato de vidrio, el polímero está rodeado por la microgotita de cristal líquido, el índice de refracción del polímero es np, que es similar al índice de refracción del vidrio. Aproximadamente 1,5 , una sustancia isotrópica, el índice de refracción inusual y el índice de refracción ordinario de los cristales líquidos son ne y n, respectivamente. Cuando la luz visible que incide verticalmente pasa a través del vidrio y la película transparente de ITO, ingresa a la esfera de cristal líquido y a la interfaz del polímero, debido a que ne no es igual a ne, por lo que se produce dispersión y el STG se atomiza.



(2) STG transparente



 Cuando se aplica el campo eléctrico externo, el campo eléctrico se forma entre las dos películas transparentes de ITO y las moléculas de cristal líquido se disponen en la dirección del campo eléctrico. Cuando la luz visible que incide verticalmente pasa a través del vidrio y la película transparente de ITO, incide en la interfaz entre la esfera de cristal líquido y el polímero. Debido a que la dirección no es perpendicular a la dirección de propagación de la luz y no es igual a np, el vidrio es transparente.



(3) neblina STG



 El principal indicador de las ventajas y desventajas del rendimiento óptico del vidrio STG es la transparencia. De hecho, es la neblina. Cuanto menor sea la neblina cuando esté energizado, mejor será la neblina cuando se corte la energía. Cuando se aplica el campo eléctrico externo, la luz es perpendicular a la dirección de la película conductora transparente. Cuando incide, aunque nLC es aproximadamente igual a no, debido a la diferencia entre los valores nP y no, todavía se produce dispersión en la interfaz entre las gotas de cristal líquido y los polímeros. Esta es la razón principal de la neblina.



(4) Ángulo de visión



 Cuando la película ITO está encendida, el ángulo entre la luz incidente y la dirección vertical de la película de control eléctrico no es cero (llamado ángulo de visión "a") La dirección de propagación de la luz en el STF no es paralela a la molécula de cristal líquido que apunta vector, como se muestra en la figura:En la interfaz entre las gotas de cristal líquido y los polímeros, el componente de la luz que vibra en la dirección NE se dispersa, y cuanto más grande es a, más dispersa, por lo que la niebla aumenta con el aumento del ángulo de vista, que es la característica del efecto fotoeléctrico del cristal líquido.



Parámetro técnico

SOLICITUD:



Amplia oficina del centro de despacho de comando y control, sala de reuniones, sala de negociaciones, sala especial de hospital. Quirófano, aseo de villa. Cuarto de baño, ventana de sala de entretenimiento. Aislamiento. pantalla, etc..



Comisaría de Policía, Juzgados. Prisiones. Joyerías. Museos. Ventanillas bancarias. Muros cortina. Encimera. Aislamiento, etc. Pantalla de proyección de pantalla especial grande, etc.



Función:



a) Protección del medio ambiente, ahorro de energía, seguridad, preservación del calor, anticondensación



b) Función de alta resistencia a los rayos UV. Puede bloquear más del 99 % de la luz ultravioleta. Si bien no pierde luz visible en la habitación, aísla una gran cantidad de luz ultravioleta para evitar la decoloración y el envejecimiento de las decoraciones y muebles interiores. También puede proteger a las personas de enfermedades causadas por el exceso de radiación ultravioleta.



C) La tasa de penetración de luz visible adecuada tiene un cierto grado de ocultación para la luz brillante exterior.



d) La baja cobertura solar evita eficazmente que la radiación solar térmica entre en la habitación



e)Alta reflectividad infrarroja, lo que limita la radiación térmica secundaria exterior en la habitación



f) La absorción extremadamente alta de más calor de radiación solar y rayos ultravioleta para reducir la transmisión de luz infrarroja y ultravioleta, reducir el consumo de energía del aire acondicionado interior, aislamiento térmico y ahorro de energía.



g) Un alto grado de seguridad, cuando se daña por fuerzas externas, solo provocará grietas, pero no se romperá, no hay peligro de salpicaduras de fragmentos de vidrio.



h) La protección de la privacidad es transparente cuando está energizada, opaca cuando se corta la energía, la luz sigue siendo abundante bajo la protección de la privacidad y la sala de recepción en el área de oficina oculta sigue siendo luminosa, no solo cómoda, sino también ahorradora de iluminación.



Transparencia en el poder, opacidad, opacidad: respuesta rápida, privacidad instantánea en 1/10 segundos



i) El aislamiento acústico presenta una excelente reflexión, vidrio hueco tipo absorción de calor, la película de control eléctrico central y la película tienen un efecto de amortiguación del sonido, pueden bloquear eficazmente todo tipo de ruido hasta 38 decibeles, además el efecto de aislamiento acústico hueco es aún mejor.



j) Características de proyección: En estado cerrado, la dispersión de la luz visible alcanza más del 43 %, y la tasa de penetración alcanza más del 50 %. Se puede utilizar como pantalla de proyección en un centro comercial, generando un buen efecto publicitario. Si la proyección está en estado abierto, también hay un efecto etéreo tridimensional.







k) Diversidad de control: control manual, control remoto, control óptico, control de audio, infrarrojos, control remoto de red
